Input: | Kanäle des Analogsignals 8 | Ertrag: | RS485/RS232 |
---|---|---|---|
Montage-Weise: | Hutschienemontage | Stromversorgung: | DC 24V |
Markieren: | 4-20mA 8 lenkt analogen Konverter,0-5V 8 lenkt analogen Konverter,RS232 Datenerfassungs-Konverter |

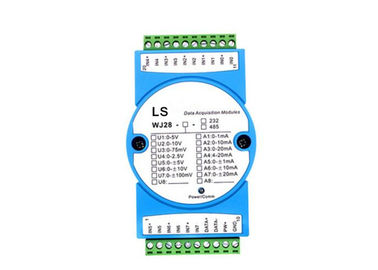

LS-WJ28 Inputkanal Strom-/Spannungssignal der Reihe 8 zum Konverter RS485/232, 24 Bits ANZEIGEN-Datenerfassung
Eigenschaften:
Gab Erwerb des Analogsignals acht, lokalisierter Konverter RS-485/232 aus
Konverter der ANZEIGE 24-bit, accuracy>0.05%
gegenwärtiges Signal 4-20mA/0-20mA oder Signaleingang der Spannung 0-5V/0-10V
Schnittstelle RS-485/232 kann programmierte Kalibrierungsmodulgenauigkeit sein
Signalinput/output: Isolierung 3000VDC
Breite Versorgungsstrecke: 8 | 32VDC
Hohe Zuverlässigkeit, einfache Programmierung, einfach zuzutreffen

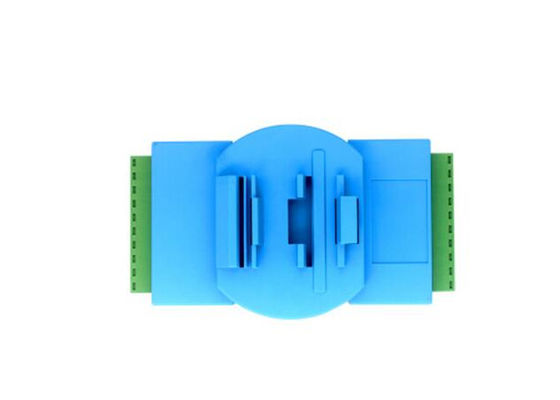

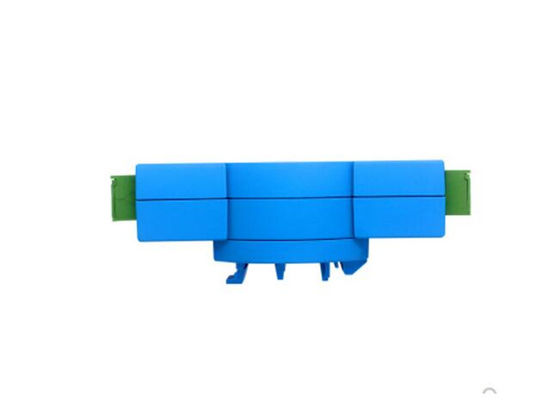

Standard-Montage der Schiene DIN35
Benutzer-programmierbare Einstellungsmoduladresse, Baud, etc.
Stützen Sie das Protokoll Modbus RTU
Niedrige Kosten, kleine Modularbauweise
Größe: 120x60x43mm
Typische Anwendungen:
Signalmaß, -überwachung und -kontrolle
RS-485 Fern-Input/Output, Datenerfassung
Anwendung der intelligenten Bauaufsicht, Sicherheitstechnik
Kontrollsystem der industriellen Automatisierung, der Bus RS-232/485
Industrielle Signalisolierung und langfristiges Getriebe
Ausrüstungsoperation und -überwachung
Maß von Sensor-Signalen
die Betriebsdatenerfassung und die Aufnahme
medizinische, industrielle und Produktentwicklung
Produkt-Liste:
WJ28 - U (A)□ - □
Eingangsspannung oder gegenwärtige Signal Kommunikationsschnittstelle
U1: 0-5V A1: 0-1mA 485: Ausgabeschnittstelle RS-485
U2: 0-10V A2: 0-10mA 232: Ausgabeschnittstelle RS-232
U3: 0-75mV A3: 0-20mA
U4: 0-2.5V A4: 4-20mA
U5: 0-±5V A5: 0-±1mA
U6: 0-±10V A6: 0-±10mA
U7: 0-±100mV A7: 0-±20mA
U8: verbraucherbestimmtes A8: verbraucherbestimmt
Auswahl-Proben:
Teilnummer: WJ28-A4-485 (Input der Durchschnittist 8 Kanäle 4-20mA, Ertrag Schnittstelle RS485)
Teilnummer: WJ28-U1-232 (Input der Durchschnittist 8 Kanäle 0-5V, Ertrag Schnittstelle RS232)
Teilnummer: WJ28-U2-485 (Input der Durchschnittist 8 Kanäle 0-10V, Ertrag Schnittstelle RS485)
Teilnummer: WJ28- (A4) 6 (U2) 2-485
(Input der Durchschnittist 6 Kanäle 4-20mA, 2 Input der Kanäle 0-10V, Ertrag Schnittstelle RS485)
Wie man Übertragungsprotokoll Modbus RTU einstellt:
Modulnichterfüllungsprotokoll ist CharakterÜbertragungsprotokoll. Wenn Sie das Modul auf Protokoll Modbus RTU einstellen müssen, folgen Sie bitte diesen Einstellungen:
1. Gesetzter INIT-Schalter in INIT-Position.
2. schließen Sie das Netzanschlusskabel und das Kommunikationsschnittstellenkabel an.
3. schalten Sie die Energie, das Modul einträgt die Standardannahhme automatisch, Adresse 00, Baud 9600 ein.
4. ist Wartezeit 5s, Modul Initialisierung.
5. senden Sie den Befehl $00P1 (Cr), überprüfen die Antwort, wenn ist! 00 (Cr), Satz erfolgreich.
6. stellen Sie den Strom, INIT-Schalter zur Nullstellung ab.
7. Das Modul ist auf den Protokollmodus Modbus RTU erfolgreich eingestellt worden.
Anmerkung: wenn Sie bestellen, wählen Sie bitte Ihren Input und Ertrag oder merken Sie Ihre Teilnummer.
