| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-GPS-BDS |
| Min Bestellmenge: | 10pcs |
| Preis: | Negotiation |
| Verpackung Informationen: | stadard Karton |
| Lieferzeit: | 3-8days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | 1575.42±5MHz, 1561.098±5 MHZ | Gewinn: | 38 |
|---|---|---|---|
| Verbindungsstück: | N-Düngung | Art: | Aktiv |
| Gebrauch für: | GPS- u. BDS-System | Einschließung: | ABS Pilz |

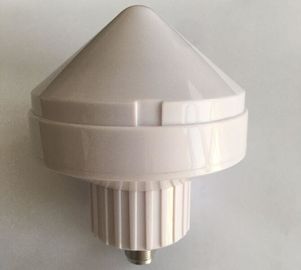

| Markieren: | Pilz-Antenne 50W GPS,Pilz-Antenne BDS GPS,aktive Antenne 4dBi GPS |
||
| GPS&BDS-Technikparameter | |
| Frequenz (MHZ) |
1575.42±5MHz, 1561.098±5 MHZ |
| Gewinn (dBi) | 38±2 |
| Ertrag VSWR | ≤ |
| Polarisation | Rechte Kreispolarisation (RHCP) |
| Breite des Strahls 3dB | 110±100 |
|
LNA-Ertrag (Punktertrag der Kompression 1dB) |
>0dBm |
| Aus Bandablehnung heraus |
f0 =1575.42MHz Minute f0 =1575.42MHz+30MHz 12dBc Minute f0 =1575.42MHz+50MHz 35dBc Minute f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz Minute f1 =1561.098MHz-30MHz 12dBc Minute f1 =1561.098MHz-50MHz 35dBc Minute f1 =1561.098MHz-100MHz 70dBc |
|
Stauablehnung des großen Signals
|
Wenn er ein großes Signal 10dBm am 100MHz weg von der zentralen Frequenz hinzufügt, ändert der Gewinn GPS&BDS-Antenne kleiner als 2dB. Wenn er ein großes Signal 0dBm am 60MHz weg von der zentralen Frequenz hinzufügt, ändert der Gewinn GPS&BDS-Antenne kleiner als 2dB. Wenn er ein -10dBm großes Signal am 50MHz weg von der zentralen Frequenz hinzufügt, ändert der Gewinn GPS&BDS-Antenne kleiner als 2Db. Unter allen oben genannten Bedingungen kann der GPS-Empfänger normalerweise arbeiten. |
| Heraus Widerstand (W) | 50 |
| Stromversorgung (V) | 4-5.5 |
| Leistungsaufnahme (MA) | <45ma at="" environmental="" specification=""> |
|
Technikparameter GPS&BDS LNA
|
|
| Frequenz (MHZ) | 1575.42±5 MHZ, 1561.098±5 MHZ |
| Gewinn (dBi) | 34±2 |
| Durchlassbereich-Kräuselung |
1575.42M ±1.023MHz: <1db> 1575.42M ±5MHz: <> 1561.098M±5MHz: <> |
| Kompressions-Punktertrag LNA 1dB | >0dBm |
|
Aus Bandablehnung heraus
|
f0 =1575.42MHz Minute f0 =1575.42MHz+30MHz 12dBc Minute f0 =1575.42MHz+50MHz 35dBc Minute f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz Minute f1 =1561.098MHz-30MHz 12dBc Minute f1 =1561.098MHz-50MHz 35dBc Minute f1 =1561.098MHz-100MHz 70dBc
|
| Rauschmaß | ≤2.7dB |
| Eingegebenes VSWR | ≤3:1 |
| Ertrag VSWR | ≤2.5:1 |
Antennen-Technikparameter GPSs dielektrischer
Frequenz: 1575.42±5 MHZ, 1561.098±5 MHZ
Gewinn: dBi 4
Ertrag VSWR: Maximum 1,5
Polarisation: Rechte Kreispolarisation (RHCP)
Mittelfrequenz: 1575MHz, 1561.098M
Bandbreite: 1575.42±5 MHZ, 1561.098±5 MHZ
Impendance: 50W
Schnittstellenanforderungen
Rf-Verbindungsstück mit Wellenwiderstand von 50 Ohm
Antennenhafen: Ns-Düngungart
Zuverlässigkeitsanforderungen
Die Zuverlässigkeitsindikatoren, die durch GPS- + BDS-Doppel-modus Antenne erfordert werden, sind, wie folgt:
1. Blitzüberspannungsleistung (Anstieg resistion, entsprechend Std. IEC61000-4-5 an 3kv, 1.2/50us. Ausgangsimpedanz 2W. vom Instrument) ist der Strom nicht kleiner, als 1.5KA, die Mustergröße ≥3pcs ist; nach dem Test hat die Probe keinen anormalen Auftritt und die elektrische Leistung trifft die Spezifikationen.
2. Zuverlässigkeitsindex MTBF (MTBF: Die mittlere Zeit zwischen Ausfällen) ist größer als 100.000 Stunden und stellt prognostizierte Berichte, statistische Daten und Fehleranalyseberichte bereit.
Prozessanforderungen
Bleifrei. Das Material stimmt mit Umweltnormen EU RoHS überein.
