| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-U2000 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-7 Tage |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Frequenz: | UHF | Leistungsabgabe: | 2w |
|---|---|---|---|
| Schnittstelle: | RS232/RS485/TTL | Distanz: | 5KM |
| Anwendung: | Datenübertragung | Einschließung: | Aluminium |
| Markieren: | drahtloses Radiomodul,Daten-Radiomodem |
||
Senden drahtlose Daten LS-U2000 5km drahtloses Radio-Modem der Daten-Senderbaugruppe-433MHz
Einleitung:

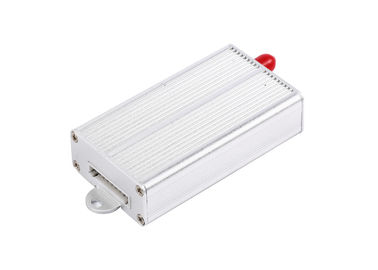

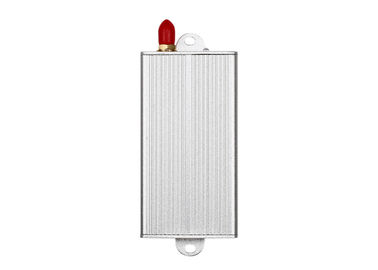

LS-U2000 ist ein Radiomodem UHFbandes 2000mW, kann 5-7km LOS drahtlos übertragen. Mit elegantem und Einfach-zuverlegenheitsaluminiumgehäuse stecken 9 serielle Schnittstelle fest, ist es bequem für Sie, an andere Geräte anzuschließen, die RS232-, RS485- oder TTL-Schnittstelle haben. Einfach zu installieren, brauchte kein Programm, langer Getriebeabstand, keine Kommunikationsgebühr.
Parameter:
Leistungsabgabe: 5V
Rf-Energie: 2W
Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein
Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar
Frequenzband: 433, 450, 470 oder andere
Schnittstelle: RS-232/RS-485/TTL/USB
Kommunikationsmodus: Halbduplex
Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)
Empfangen Sie Strom: <50ma>
Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Übertragender Strom: <1>
Rf-Blickfeldstrecke: 5km (BER= 10-5@9600bps); 7km (BER=10-5 @ 1,200bps)
Größe: 80*45*20mm (ohne Antennenhafen)
| LEISTUNG | |
| Leistungsabgabe: | 2W |
| Rf-Blickfeld-Strecke: | 7km@1200bps; 5km@9600bps |
| Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
| Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz) |
| Bandbreite: | <25khz> |
| Empfänger-Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
| Datenformat: | 8N1, 8E1, 8O1 (fertigen Sie) besonders an |
| KOMPATIBILITÄT | |
| LS-UN10, LS-UN100, LS-U1000, LS-U2000, Reihe LS-UN5000 | |
| ENERGIE | |
| Versorgungs-Spannung: | DC 5V oder 12V fertigen besonders an |
| Übertragen Sie Strom: | <600ma> |
| Empfangen Sie Strom: | <45ma> |
| Schlafstrom: | <20ua> |
| ALLGEMEIN | |
| Kommunikations-Modus: | Halbduplex |
| Frequenz-Band: | 433MHz oder 400MHz oder 450MHz, 470MHz |
| Frequenzmodulation | FSK/GFSK |
| Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
| Schnittstelle: | TTL, RS232, RS485 (wählen Sie ein) |
| PHYSIKALISCHE EIGENSCHAFTEN | |
| Größe: | 80mm×45mm×20mm (ausschließlich der Antennenbasis und des Datenstiftes) |
| Gewicht: | 300g |

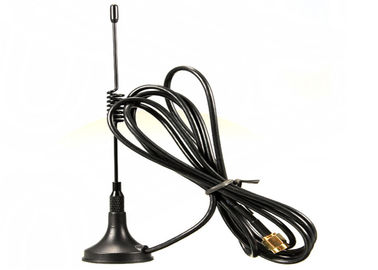

| Antennen-Basis: | 50Ω, SMA |
| Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
| Frequenz-Stabilität: | ±2.5ppm industriell |
Anwendung:
Anstehende Maschinenradioapparatsteuerung
Automatischer Zählerstand
Zeichen LED-Anzeige LED
Drahtlose Überwachung PTZ
Produktionsautomatisierung
Griffsgerät
Bewässerungssteuerung
Datentelemetrie
Robotiksteuerung
Hausautomation
Pin-Definition:
| Pin nein. |
Signal Name |
Funktion | Niveau | Verbindung mit Anschluss | Anmerkungen |
| 1 | Boden | Erdung der Stromversorgung | Boden | ||
| 2 | VCC | Stromversorgung DC | 5V | ||
| 3 | RxD/TTL | Datenempfangen | TTL | TxD | |
| 4 | TxD/TTL | Datenübertragen | TTL | RxD | |
| 5 | SGND | Signal | |||
| 6 | A (TXD) | A von RS-485 (TxD von RS-232) | A (RxD) | ||
| 7 | B (RXD) | B von RS-485 (RxD von RS-232) | B (TxD) | ||
| 8 | SCHLAF | Schlafsteuerung | TTL | Schlafsignal | Niedriger Stand gültig |
| 9 | TEST | Fabrikprüfung |
