4-20mA drahtlose analoge Fernbedienung des Übermittler-1W Modbus RTU 2km

Drahtlose Analogeingabe Signal-drahtlose Übertragung Modbus RTU des Modul-4-20mA

Charakter

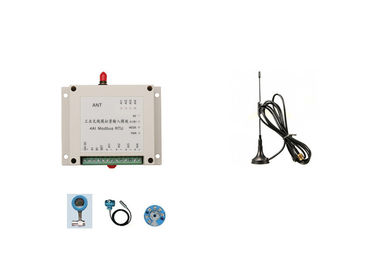

Analogeingabemodul der Kanäle LS-RAI04 4
4 Signal-drahtlose Übertragung der Kanäle 4-20mA zu PLC
drahtlose Übertragung des Analogsignals 0-5V
drahtlose Übertragung des Analogsignals 0-10V
2km drahtlose Steuerung im Industrieautomatisierungsbereich

Lensen drahtloses RTU kennzeichnet
- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden konfigurieren, wenn, Modus einstellend

Paramaeters


Modbus RTU Kommunikations- und Entsprechenwert

Registerarten:


Register A. Hold
1. Entsprechungseingabewert: 0x0008~0x000B
2. Analogergebniswert: 0x0048~0x004B

B: Wie man liest
Griffregister: kann Analogeingabe 4 oder Analogergebnis des Steuer 4 auf einmal lesen

Registersteuerweise


Über Wertberechnung

Analogeingabe
Maß-Streckenwert unseres analogen Moduls ist maximaler: 0X7FFF
1. direkt Maßstrom und -spannung
Genaues value=value Sie read-/0x7FFF*maxstrecke
Zum Beispiel: zu den 1. Durchgang des Eingabewerts des Moduls lesen (mit maximaler Strecke 0-20mA)
Register 0x0008 (Analogeingabe des 1. Durchganges)
Feedback: 0x3801
Gegenwärtiger Wert: (0x3801/0x7FFF) *20mA=8.7509mA

2. Zu den Wert des Sensors (4-20mA, Niveauschalter des Meters messen 0-6)
Wenn Feedbackwert kleiner als 6554 ist, ist waagerecht ausgerichteter Wert 0
Wenn Feedback Wert ist groß als 6554, waagerecht ausgerichtet value=) (des Wertes read-6554/(32767-6554) *measure Strecken
Zum Beispiel: Feedbackwert ist 0X3801, dann ist entsprechender waagerecht ausgerichteter Wert: ((0X3801-6554)/26213) Meter *6 meter=1.7815

Analogergebnis
Ist maximale Maßstrecke des analogen Moduls: 0x7FFF
Direkt Steuerausgangsstrom und Spannung
Schreiben Sie das value=current Register oder Spannungswert/Maß range*0x7FFF
Zum Beispiel: zu den 1. Durchgang des analogen Moduls steuern, dessen maximale Maßstrecke 0-20mA ist
Register 0x0048 (Analogergebnis des 1. Durchganges)
Zu Registerwert schreiben: (8.75/20mA) *0X7FFF =14336=0x3800
