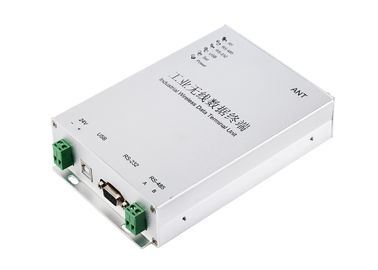

LS-R324 drahtloses DTU Stromversorgungs-Radiomodem RS232, Schnittstelle Prüfers 1W 24V PLC drahtloses RS485 USB programmierbar

Einleitung:

LS-R324 ist ein Modem des Radios 1W, übertragen 3km LOS. Es stützt UHFband, Stromversorgung 24V. Normalerweise Arbeiten als drahtloses DTU, zum an PLC und an andere industrielle Steuergeräte anzuschließen. LS-R324 stützt Protokoll RS485 Modbus RTU. Hat den Vorteil von Registerdaten wieder.herstellen Funktion.

Anwendung:

Frischwasser- und AbwasserWasserbehandlungsfeld

Windgeschwindigkeit, Niederschlag, Datenerfassung der Feuchtigkeit usw.

Temperatur, Feuchtigkeit, Konzentrationen der Datenerfassung des CO2 usw.

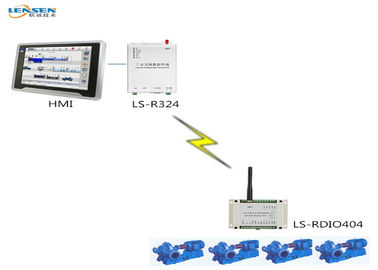

Drahtlose Datenerfassung und Getriebe

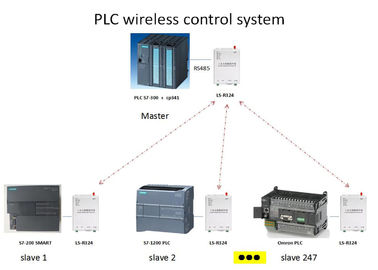

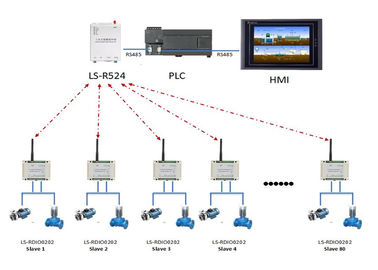

Drahtlose Kommunikation zwischen PLC und Sensoren

Parameter:

Leistungsabgabe: DC 24V

Rf-Energie: 1W

Luftbaud: 1,200/2,400/4,800/9,600/19,200bps wählen ein

Schnittstellenbaud: 1,200/2,400/4,800/9,600/19,200bps programmierbar

Frequenzband: 433, 450, 470 oder andere

Schnittstelle: RS-232, RS-485 und USB

Kommunikationsmodus: Halbduplex

Kanal: 8 (Nichterfüllung), 16/32 (besonders angefertigt)

Empfangen Sie gegenwärtiges: <45ma>

Empfangen Sie Empfindlichkeit: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Übertragender Strom: <500ma>

Rf-Blickfeldstrecke: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Größe: 175*115*32mm (ohne Antennenhafen)

Pin Definition:

Unterstützung RS232, RS485, USB, können Sie Dip-Schalter benutzen, um zu programmieren

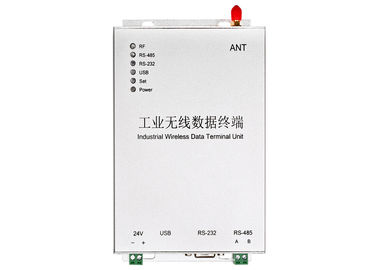

Über den LED-Indikator

a. Wenn Modul Energie eingeschaltet ist, ist ENERGIE LED immer AUF (rot).

b. Wenn Modul hereinkommen, um Modus (BAD 8 einzustellen AN), STELLEN Sie LED ist immer AUF ein (rot).

c. Wenn Modul überträgt,

wenn Sie Hafen RS232 benutzen, blinkt RS232 LED (grün) regelmäßig.

wenn Sie Hafen RS485 benutzen, blinkt RS485 LED (grün) regelmäßig.

wenn Sie USB-Port benutzen, blinkt USB LED (grün) regelmäßig.

d. Wenn Modul empfängt, blinkt Rf LED (blau) regelmäßig.
