Radioapparat 8DI 8DO AN WEG vom Modul 433MHz/868MHz/915MHz 4G drahtloses Modbus RTU
1. Allgemeine Einleitung

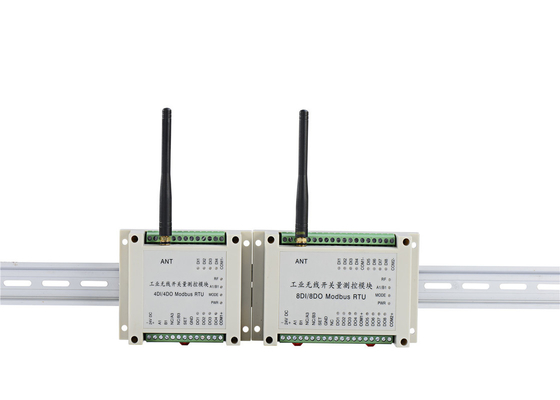

LS-RDIO0808 drahtloses RTU hat 8 digitalen Input, 8 Relais putput.
Wir haben die verschiedenen Arten, zum Ihrer verschiedenen Steuerabstandsbedingungen zu erfüllen.
Innerhalb 2km konnten Sie unsere Rf-Art benutzen,
Herum 5km, konnten Sie Version 5W oder Lora-Art benutzen
Wenn Sie Langstrecken steuern möchten, konnten Sie Art drahtloses Input/Output benutzen 4G
2. Einsatzbereich
LS-RDIO Reihe Input-/Outputmodul ist in der Industrieautomatisierung wie zentralem Datenprozeß der Fabrik, Pumpensteuerung, Ölüberwachung, Minenmaschiene, Umweltüberwachungsausrüstungen, Lastaufnahmemittel, Roboter steuern, Füllmaschine, mischende Ausrüstungen, logistische Linie, AGV etc. weitverbreitet.
3. Parameter
Parameter | |
Leistungsabgabe: | Version 1W oder 100mW |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 3km oder (1km Version) |
Baud: | 1200bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
Portbeschreibung | |
Input: | 8 aktive DI (passive besonders angefertigt) |
Ertrag: | 8 passive Ertrag des Relais, |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie gegenwärtiges: | <600ma> |
Empfangen des Stroms: | <50ma> |
General | |
Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 145×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
4. Wie man drahtloses Input/Output benutzt
5. Anwendungsdiagrammbeispiele
1) Punkt-zu-Punktsteuerung
Anmerkungen:
Modul A | Modul B | Input-und Ertrag-Korrespondenz |
(DI1-DI8) | B (DO1-DO8) | DI1-DI8 von A, zum von DO1-DO8 von B beziehungsweise zu steuern |
(DO1-DO8) | B (DI1-DI8) | DO1-DO8 von A wird durch DI1-DI8 von B beziehungsweise gesteuert |
Anmerkungen: Und B sollte den gleichen Kanal benutzen |
2) Ein Meister, zum von 2 Sklaven zu steuern
Anmerkungen:
Vorlagenmodul | Sklaven-Module | Input-und Ertrag-Korrespondenz |
(DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 einer Steuerung DO1-DO4 von B1 beziehungsweise |
(DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 einer Steuerung DO1-DO4 von B2 beziehungsweise |
(DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 von A wird durch DI1-DI4 von B1 gesteuert |
(DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 von A wird durch DI1-DI4 von B2 gesteuert |
Anmerkungen: Und B sollte den gleichen Kanal benutzen |
3) Ein Meister, zum von 4 Sklaven zu steuern
Anmerkungen:
Meister | Sklave | Input-und Ertrag-Korrespondenz |
(DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 einer Steuerung DO1-DO2 von B1 |
(DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 einer Steuerung DO1-DO2 von B2 |
(DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 einer Steuerung DO1-DO2 von B3 |
(DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 einer Steuerung DO1-DO2 von B4 |
(DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 von A steuerte durch DI1-DI2 von B |
(DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 von A steuerte durch DI1-DI2 von B2 |
(DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 von A steuerte durch DI1-DI2 von B3 |
(DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 von A steuerte durch DI1-DI2 von B4 |
Anmerkungen: Und B sollte den gleichen Kanal benutzen |
4) Ein Meister bis 8 Salben
Anmerkungen:
Meister | Salbe | Input- und Steuerkorrespondenz |
(DI1) | B1 (DO1) | DI1 einer Steuerung DO1 von B1 |
(DI2) | B2 (DO1) | DI2 einer Steuerung DO1 von B2 |
(DI3) | B3 (DO1) | DI3 einer Steuerung DO1 von B3 |
(DI4) | B4 (DO1) | Steuerung DO1 DI4of A von B4 |
(DI5) | B5 (DO1) | DI5 einer Steuerung DO1 von B5 |
(DI6) | B6 (DO1) | DI6 einer Steuerung DO1 von B6 |
(DI7) | B7 (DO1) | DI7 einer Steuerung DO1 von B7 |
(DI8) | B8 (DO1) | DI8 einer Steuerung DO1 von B8 |
(DO1) | B1 (DI1) | DO1 von A wird durch DI1 von B1 gesteuert |
(DO8) | B8 (DI1) | DO8 von A wird durch DI1 von B8 gesteuert |
Anmerkung: Modul A und B sollte den gleichen Kanal benutzen; |
5) Zu sich mit PC/PLC verständigen
