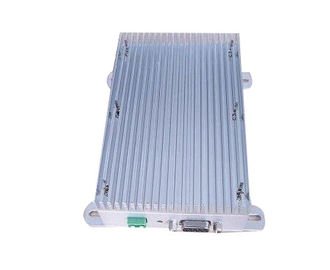

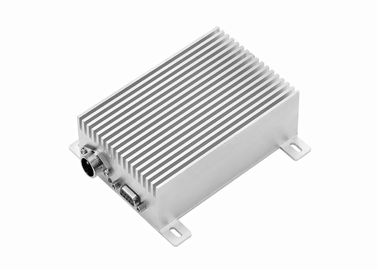

Drahtlose Daten senden des Modem-150MHz Marinemodul GPS-Radioapparat-Steuerung der Datenübertragungs-20km

Grundlegende Informationen
Herkunftsort: China
Markenname: Lensen
Modellnummer: LS-V25000
Min Bestellmenge: 2ST
Preis: Negotiation
Verpackung Informationen: Standard Verpackung
Lieferzeit: 2-6 Tage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 6000pcs/month
Frequenz: 150MHz Leistungsabgabe: 25W
Distanz: 20KM Schnittstelle: RS232/RS485/TTL
Übertragen: Seriendaten Anwendung: Marine
Markieren:

Radioapparat auf weg von Modul

,

Fernsteuerungsmodul



Modem des Radio-LS-V25000



Zu Daten übertragen

Unterstützungs-VHF-Band oder UHFband

Luftbaud 1200bps oder 2400bps

Schnittstellenbaud: 1200bps zu 9600bps





Parameter
Leistungsabgabe: 25W
Abstand: 20km
Baud: 1200/2400 programmierbar
Kanal-Raum: 12.5KHz
Bandbreite: <25khz>
Empfangen von Empfindlichkeit -114dBm@1200bps, -107dbm (9600bps)
Kompatibel mit
LS-V Reihe
Energie
Stromversorgung: DC 12V (Nichterfüllung)
Übertragender Strom: <6a>
Empfangen des Stroms: <160ma>
Schlafstrom: <1ma>
Allgemein
Modulation: MSK
Frequenz: 150MHz oder 230MHz
Datenformat: 8N1, 8EI, programmierbare 8O1 oder anderes fertigen besonders an
Kanal-Nr.: Geschrieben durch Software




Eigenschaften:

1. Hohe Leistung ausgegeben: 10W oder 25W

2. Langer Getriebeabstand: bis 20km

3. Band VHF-Bandes 150MHz oder Band 230MHz oder 450MHz

4. Datenübertragung

5. Doppeltes PLL, doppeltes VCO, hohe Zuverlässigkeit





Leistungsblatt

A, Gesamtindex

● Frequenz: VHF- und UHFfrequenzband (150MHz, 230MHz), kann ungefähr 400 Kanäle speichern

● Frequenztoleranz: ±2.5ppm

● Kanalabstand: 25 kHz

● Antennenwiderstand: 50Ω

● Umwelttemperatur: - ℃ 35 ℃~+75

● modulieren Modus: MSK

● Luftbaud: 1200bps/2400bps



B, Empfänger-Index

● Empfindlichkeit: ≤0.25uV

● ignal Rauschzahl (SNR): ≤-50dB

● Nebenkanalselektivität: ≥70dB

● Inter- Modulationsstörung: ≥70dB

● unechte respouse Immunität: ≥70dB



C, Übermittler-Index

● Sendeleistung: 25W

● modulieren Verzerrung: ≤3%

● Restfrequenzmodulation: ≤-48dB

● Frequenzabweichung: ≤5KHz

● Orthokanalleistungsverhältnis: ≤-70dB

● Streuenergie: ≤5uW

● Rf-Abstand: 20km (Energie Rf-25W im Freien)



D, Stromversorgung

● DC: 12 V (±10%)

● Wartestrom: ≤ 1 6 0 m A

● übertragender Strom: ≤ 6 A (Sendeleistung 25W)



E, Maß:

128*108*28mm







Pin-Definition

Verbindungsstück Pin nein. Anschlussbezeichnung Beschreibung Anmerkungen
Stromanschluß 1 VCC DC: 12V

Verwenden Sie bitte Energie

DC 12V, mehr als 8A

  2 Boden Boden der Stromversorgung
Signalverbindung 1 TTL (TxD) TxD von TTL
  2 TxD (A)

TxD von RS-232

RS-485 A

RS-232, RS-485, TTL, nur eins gültig
  3 RxD (B)

RxD von RS-232

RS-485 B

RS-232, RS-485, TTL, nur eins gültig
  4 TTL (RxD) RxD von TTL
  5 Boden Erdleiter
  6 Postverwaltung Das Audioübertragen ermöglichen Niedriger Stand ist für das Übertragen
  7 MIC Audiosignaleingang Mikrofoninput, Modulationsempfindlichkeit 10mV
  8 SP Audiosignalausgabe Audioverstärkerertrag 8ohm 0.5W
  9 QUADRAT Empfangen der Signalprüfung Empfangen des Trägersignals, hohe Stufe





Anwendung von LS-V25000

Wiedergewinnung, Marinesteuerung

allgemeiner Verkehr

industrielle Steuerung

Zeitplan des elektrischen Stroms

Wasserwirtschaftsmonitor

Signalsammlung und Getriebe des Bahnsystems

Öls-Extraktion und Transportsteuerung

Maß Öl- oder Wasserbrunnen

hydrologische Überwachung

Wetterstationsüberwachung

Waldschutz

intelligentes Gebäude

geologisch erkunden Sie

beweglicher Standort

militärische Ausbildung
