Leistungsabgabe: | 5w | Abstand: | 10km LOS |
---|---|---|---|
Schnittstelle: | RS232, RS485, USB | Protokoll: | Modbus RTU |
Frequenz: | 433MHz | Art: | Radio basiert |
Markieren: | drahtloses Modul der Kommunikations-5W,10km LOS drahtloses Kommunikations-Modul,Drahtloses DTU Modul PLC |
Interface-Kabel Ersatz PLC 5W drahtloser Radiomodem-RS232 RS485 USB für Modbus RTU
Allgemeine Einleitung

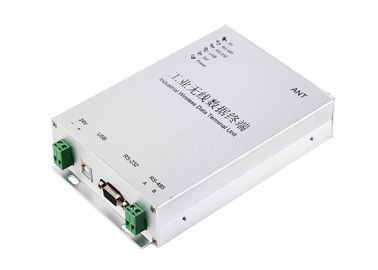

LS-R524 drahtloses DTU, dessen Getriebeabstand 10km LOS erreicht,
stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC, ABB PLC etc.
LS-R524 stützt Protokoll Modbus RTU
LS-R524 DTU kann an Wandler, an HMI und an Sensoren für drahtlose Kommunikation auch anschließen. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte. Drahtlose Lösung hat den Vorteil von halten Benutzer von den Drahtseilen auf dem gefährlichen Gebiet, einfach zu gründen, kein Bedarfsprogrammwissen. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
Technische Spezifikation
Frequenz | 433MHz oder 450MHz, 470MHz |
Leistungsabgabe | 5W |
Protokollunterstützung | Standard-Modbus RTU oder PPI |
Stromversorgung | DC 9-36V verwenden DC DC normalerweise 24V oder 12V |
Schnittstelle | RS-485 (Nichterfüllung) oder RS232 oder USB |
Kanal nein. | 15 Kanal, Gebrauch BAD zu ändern |
Antenne | Freie Saugerantenne mit 1.5m Kabel (Saugerantenne des Kaufes 5.5dBi) |
Temperatur | -35℃~+75℃ (industriell) |
Maß | 175×115×32 (Millimeter) schließen Antenne aus |
Verlegenheitsmethode | Schraube |

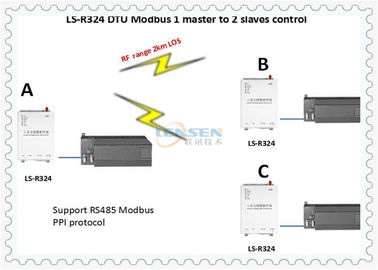

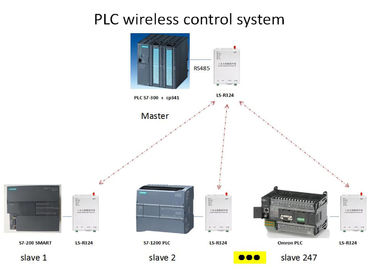

Anwendungsbeispiele:
LS-R524 DTU Dip-Schalter Einstellung
Anmerkung: über Kanalfassung
Kanal nein. | BAD Einstellung | Kanal nein. | BAD Einstellung | Kanal nein. | BAD-Einstellung | Kanal nein. | BAD-Einstellung |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
DIP1 bedeutet AN 1
DIP2 bedeutet AN 2
DIP3 bedeutet AN 4
DIP4 bedeutet AN 8
Zum Beispiel Kanal 15, müssen Sie BAD 1, 2, 3 und 4 alle AN einstellen
