Frequenz: | 433/470 | Leistungsabgabe: | 1W |
---|---|---|---|
Abstand: | 2-3km | Input: | 5 Sklaven Input/Output |
Ertrag: | 16DI16DO | Protokoll: | MODBUS RTU |
Anwendung: | Drahtlose Steuerung PLC | Kommunikation: | Input-/Outputspiegelung |
Markieren: | Ich O,das Modul Modbus RTU widerspiegelt,2km Modbus RTU Modul |
Lora Wireless RTU steuern Fern-Input/Output Spiegelung 2km drahtlose Zweipunktregelung

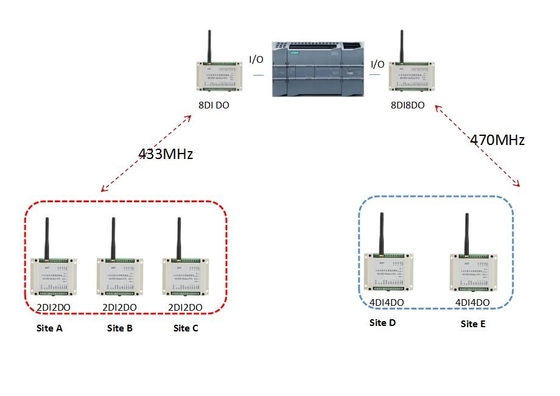

Vorlagenseite 16DI16DO, zum an den PLC anzuschließen.
Sklavenseite dort sind 5 Punkte, einige Plätze hat 2DI2DO, einige Plätze hat 4DI4DO.
Unsere Lösung benutzt zwei Gruppen drahtlosen RTU-Kontrollsystems
Eine Gruppenhauptseite verwendet LS-RDIO0808, Gebrauch LS-RDIO0202 mit 3 Sklaven.
Der andere Gruppenmeister verwendet LS-RDIO0808, 2 Sklaven, jeder verwenden LS-RDIO0202.
Parameter LS-RDIO0808
Parameter | |
Leistungsabgabe: | Version 1W oder 100mW |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 3km oder (1km Version) |
Baud: | 1200bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
Portbeschreibung | |
Input: | 8 aktive DI (passive besonders angefertigt) |
Ertrag: |
8 passive Ertrag des Relais, Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgabe 0-5V fertigte) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie gegenwärtiges: | <600ma> |
Empfangen des Stroms: | <50ma> |
General | |
Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 145×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
Parameter LS-RDIO0404
Parameter | |
Leistungsabgabe: | Version 1W oder 100mW |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 2-3km LOS oder (<1km version=""> |
Baud: | Nichterfüllung 2400bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt und auf multipoints zeigen |
Portbeschreibung | |
Input: | 4 digitaler aktiver Input (passives fertigen) besonders an |
Ertrag: |
4 Relaisausgaben, Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie gegenwärtiges: | <600ma> |
Empfangen des Stroms: | <50ma> |
General | |
Frequenz: | 433MHz-, 450, 470 oder anderesband |
Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | 35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
Parameter LS-RDIO0202
Parameter | |
Leistungsabgabe: | Version 1W (oder 100mW) |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 3km (oder 1km Version) |
Baud: | 1200bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt und auf Mehrpunkt zeigen |
Protokoll: | Protokoll Modbus RTU |
Portbeschreibung | |
Input: | 2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Kontakt maximales loadAC250V/5A, DC30V/5A (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie gegenwärtiges: | <600ma> |
Empfangen des Stroms: | <50ma> |
General | |
Frequenz: | 433MHz-, 400, 450, 470 oder anderesband |
Kein Kanal: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
