| Herkunftsort: | China |
|---|---|
| Markenname: | Lensen |
| Modellnummer: | LS-RAI02+LS-RAO02 |
| Min Bestellmenge: | 2ST |
| Preis: | Negotiation |
| Verpackung Informationen: | Standard Verpackung |
| Lieferzeit: | 2-6 Tage |
| Zahlungsbedingungen: | T / T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 6000pcs/month |
| Leistungsabgabe: | 1W | Frequenz: | 433MHZ |
|---|---|---|---|
| Distanz: | 2KM | Kanal: | 2 Kanäle |
| Signal-Art: | 0-5V | Schnittstelle: | RS485 |
| Markieren: | Modul der Direktübertragung I O,Fernio-System |
||

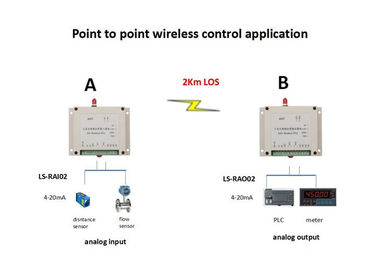

2 Kanäle drahtlose analoge Analogeingabe und Ertrag 433MHz Modul-0-5V
Einleitung

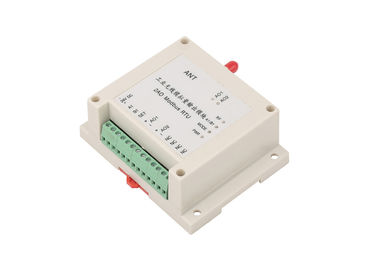

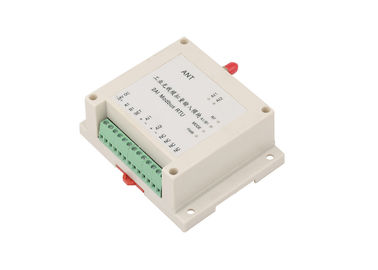

Dieses System umfasst ein LS-RAI02 2ch Analogeingabemodul und ein LS-RAO02.2ch Entsprechungsausgabemodul
Es ist okay, Analogsignal 0-5V oder 4-20mA oder 0-10V zu übertragen
Der Steuerabstand bedeckt 2km LOS
Eine Seitenanalogeingabe, ein Seitenanalogergebnis
Parameter LS-RAI02
| Frequenz | 433MHz oder 450MHz oder 470MHz oder Lora |
| Leistungsabgabe | 1W |
| Produkte | 2AI |
| Inputart | 4-20mA oder 0-5V oder 0-10V |
| Ertragart | 4-20mA oder 0-5V oder 0-10V |
| Entschließungsverhältnis | 24 Bit |
| Genauigkeit | ±0.02% |
| Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC |
| Schnittstelle | RS-485 |
| Kanal nein. | Nichterfüllung 16ch, kann über Dip-Schalter programmieren |

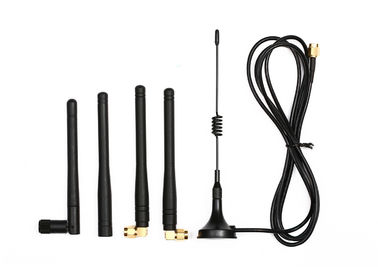

| Antenne | Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur | -35 °C | °C +75 industriell |
| Arbeitsfeuchtigkeit | 10%-90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß | 115×90×40 (Millimeter) |
| Verlegenheitsweise | Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Parameter LS-RAO02
| Frequenz | 433MHz oder 450MHz oder 470MHz oder Lora |
| Leistungsabgabe | 1W |
| Produkte | 2AO |
| Inputart | 4-20mA oder 0-5V oder 0-10V |
| Ertragart | 4-20mA oder 0-5V oder 0-10V |
| Entschließungsverhältnis | 24 Bit |
| Genauigkeit | ±0.02% |
| Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC |
| Schnittstelle | RS-485 |
| Kanal nein. | Nichterfüllung 16ch, kann über Dip-Schalter programmieren |
| Antenne | Saugerantenne mit 1.5m Kabel |
| Betriebstemperatur | -35 °C | °C +75 industriell |
| Arbeitsfeuchtigkeit | 10%-90% relative Luftfeuchtigkeit, keine Kondensation |
| Maß | 115×90×40 (Millimeter) |
| Verlegenheitsweise | Standard 3,5 Zoll industrielle LÄRM-Innungsschiene |
Anwendung:
Drahtlose Pumpenkontrollen
Automatisieren Sie Ihr Behälterniveau ohne laufenden Draht zwischen der wohlen Pumpe und dem Behälter. Drahtlose Pumpenkontrollen retten Sie Zeit und Geld.
Drahtlose Behälterniveauüberwachung
einfache drahtlose Überwachung Ihres Behälterniveaus von einer Außenstelle und empfangen kritische Statusaktualisierungen.
Intelligente Landwirtschaft
Schwenken Sie Bewässerung, Bodendruck und Temperaturüberwachung
Datenerfassung
Drahtlos erwerben Sie und zeichnen Sie verschiedene Daten von einer Außenstelle unter Verwendung unseres analogen Input-/Outputmoduls auf
Ablagesteuerung
Beginnen Sie und stoppen Sie Ihren Stapler/reclaimir. Schließen Sie PLC in Zentrale mit Stapler und Rücklader an.
Sensor-Signalradioapparatsammlung
drahtlose Übertragung des Signals 0-5V oder 4-20mA
Modbus RTU Kommunikations- und Entsprechenwert
Registerarten:
| Registerarten | Lesebefehl |
Schreiben Sie Befehl (Steuerbefehl) |
Ausschalten | Funktion |
| Halten Sie Register | 0x01 |
Input --nicht Unterstützung Ertrag--Unterstützung |
Nicht halten | Kann Eingabewert lesen |
| 0x03 |
Register A. Hold
1. Analoger Eingabewert: 0x0008~0x000B
2. Analogergebniswert: 0x0048~0x004B
B: Wie man liest
Griffregister: kann Analogeingabe 4 lesen oder Analogergebnis 4 auf einmal steuern
Registrieren Sie Steuerweise
| AI/AO | IC |
Gelesen schreiben Sie |
Funktion Identifikation | Einzelteilunterstützung | ||
| Nein. | IC-Art | PLC-IDENTIFIKATION | Modbus Identifikation | |||
| AI1 | Halten Sie Register | 40009 | 8 | Lesen Sie | 03 | 2AI/4AI |
| AI2 | Halten Sie Register | 40010 | 9 | Lesen Sie | 03 | |
| AI3 | Halten Sie Register | 40011 | 10 | Lesen Sie | 03 | 4AI |
| AI4 | Halten Sie Register | 40012 | 11 | Lesen Sie | 03 | |
| AO1 | Halten Sie Register | 40073 | 72 | Lese-Schreib | 03/06 | 2AO/4AO |
| AO2 | Halten Sie Register | 40074 | 73 | Lese-Schreib | 03/06 | |
| AO3 | Halten Sie Register | 40075 | 74 | Lese-Schreib | 03/06 | 4AO |
| AO4 | Halten Sie Register | 40076 | 75 | Lese-Schreib | 03/06 | |
Über Wertberechnung
Analogeingabe
Maß-Streckenwert unseres analogen Moduls ist maximaler: 0X7FFF
1. Direkt Maßstrom und -spannung
Genaues value=value Sie read-/0x7FFF*maxstrecke
Zum Beispiel: zu den 1. Durchgang des Eingabewerts des Moduls lesen (mit maximaler Strecke 0-20mA)
Register 0x0008 (Analogeingabe des 1. Durchganges)
Feedback: 0x3801
Gegenwärtiger Wert: (0x3801/0x7FFF) *20mA=8.7509mA
2. Zu den Wert des Sensors (4-20mA, Niveauschalter des Meters messen 0-6)
Wenn Feedbackwert kleiner als 6554 ist, ist waagerecht ausgerichteter Wert 0
Wenn Feedback Wert ist groß als 6554, waagerecht ausgerichtet value=) (des Wertes read-6554/(32767-6554) das *measure erstreckt sich
Zum Beispiel: Feedbackwert ist 0X3801, dann ist entsprechender waagerecht ausgerichteter Wert: ((0X3801-6554)/26213) Meter *6 meter=1.7815
Analogergebnis
Ist maximale Maßstrecke des analogen Moduls: 0x7FFF
Steuern Sie direkt Ausgangsstrom und Spannung
Schreiben Sie das value=current Register oder Spannungswert/Maß range*0x7FFF
Zum Beispiel: zu den 1. Durchgang des analogen Moduls steuern, dessen maximale Maßstrecke 0-20mA ist
Register 0x0048 (Analogergebnis des 1. Durchganges)
Zu Registerwert schreiben: (8.75/20mA) *0X7FFF =14336=0x3800
