Input: | RTD/TC/Potenziometer | Ausgang: | 4-20mA oder 0-5V |
---|---|---|---|
Montageweise: | Lärm-Schienen-Montage | Power Supply: | DC 24V |
Markieren: | Lärmschienenisolator,Signalisolierungsübermittler |
Input
Eingangssignal: PT100, Cu50, Ni1000 und anderer thermischer Widerstand; B, E, J, K, N, R, S, T und andere Thermoelemente; Spannung (maximale Reichweite 0-10V); Millivolt (maximale Reichweite 0-100mV); Stromquelle (4 - 20mA); Übermittler (Verteilung), gegenwärtiges 4-20mA; Widerstand, Potenziometer (maximale Reichweite 0-2K)
Verteilungsspannung: ≥16V
Messbereich: abhängig von der Art des Sensors benutzt
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Ertraglastswiderstand: RL-≤ 500Ω (wenn der Ertrag ein gegenwärtiges Signal ist); RL-≥ 10KΩ (wenn der Ertrag ein Spannungssignal ist)
Grundlegende Parameter
Stromversorgung: DC24V, ±10%
Stromaufnahme: ≤50mA (eine eingegebene und eine ausgegebene 24V Stromversorgung, 20mA ausgegeben); ≤70mA (eins eingegeben und zwei ausgegeben, 24V Stromversorgung, 20mA ausgegeben)
Grundlegende Genauigkeit: 0,1% F.S.
Antwortzeit: 0.5S
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ (zwischen Input, Ertrag und Energie)
Betriebstemperaturbereich: -20~+55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)
Parameter | ||||
THS-TP | X | X | X | Kennzeichen |
Konfiguration | 1 | 1 gab 1 ausgegeben ein | ||
2 | 1 gab 2 ausgegeben ein | |||
Eingangssignal | U |
Allgemeiner Signaleingang (FTE, TC, Potenziometer) Zeigen Sie bitte Signalart und Maßstrecke an |
||
Ausgangssignal | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Zeigen Sie bitte Ihre erforderliche Inputart und Ertragart wenn Platzauftrag an |

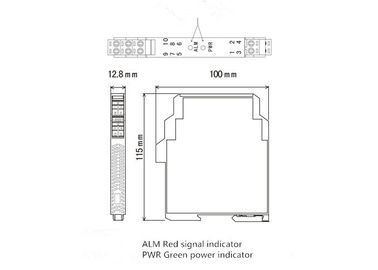

Maß

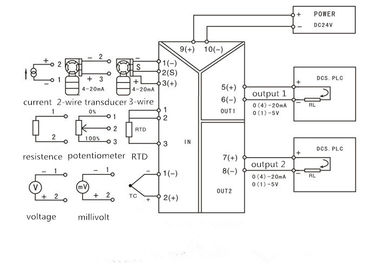

Wie man verdrahtet
