Input: | Resistane 0-5KΩ | Ausgang: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Kanäle: | 1 gab 1 ausgegeben ein | Power Supply: | DC 24V |
Markieren: | Lärmschienenisolator,Signalisolierungsübermittler |

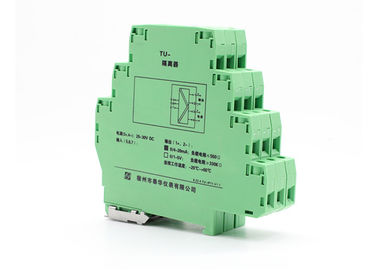

Widerstandsignalwandler 0-5KΩ gab zum Ertrag 4-20mA oder 0-5V ein
Input
Eingangssignal: Widerstandsignal, Widerstandsbereich: 0-5KΩ
Anspornende Methode: eingebaute Präzisionskonstantstromquelleerregung
Ertrag
Ausgangssignal: 4-20mA; 0-20mA; 0-5V; 0-10V
Höchstleistungsstrom: 35mA
Ertraglastswiderstand: RL-≤ 500Ω (wenn der Ertrag ein gegenwärtiges Signal ist);
RL>10KΩ (wenn der Ertrag ein Spannungssignal ist)
Anmerkung: Der Benutzer kann die Stromabgabe spezifizieren, oder Spannung gab aus, als bestellend.
Grundlegende Parameter
Energie: DC24V, Spannungsbereich: DC18-36V
Stromaufnahme: ≤35mA (eins eingegeben und eins ausgegeben, 24V Stromversorgung, 20mA ausgegeben)
Grundlegende Genauigkeit: ± 0.1% F.S.
Temperaturantrieb: 0,005% F.S./°C
Antwortzeit: ≤10mS (0-90%) (ART)
Energieschutz: Rückleistungsschutz
Isolierungsstärke: Wechselstrom 1500V/1min (zwischen Input, Ertrag und Energie)
Isolationswiderstand: ≥100MΩ (zwischen Input, Ertrag und Energie)
Betriebstemperaturbereich: -20~+55 Grad
Elektromagnetische Kompatibilität: in Übereinstimmung mit GB/T 18268 (IEC61326-1)
Anwendbare Feldgeräte: Zweidrahtwiderstand
Parameter | ||||
LS-TU-R | X | X | X | Erwähnt |
Kanalfassung | 1 | Ein gab ausgegebenes ein | ||
INPUT Einstellung
|
A | 0-500Ω | ||
B | 0-1KΩ | |||
C | 0-5KΩ | |||
OUTPUT Einstellung | 1 | 4-20mA | ||
2 | 0-20mA | |||
5 | 0-5V | |||
7 | 0-10V | |||
Anmerkung: bestätigen Sie bitte, was ein bisschen Eingangssignal und Ausgangssignal Sie benötigen, wenn Sie Auftrag vergeben |
