Produkt-: | Modul 4G LTE | Größe: | 86*81*24mm |
---|---|---|---|
Kartenart: | 4g | Geschwindigkeit: | 100Mbps |
Markieren: | drahtloses Zugangsmodem,Modul 4G LTE |

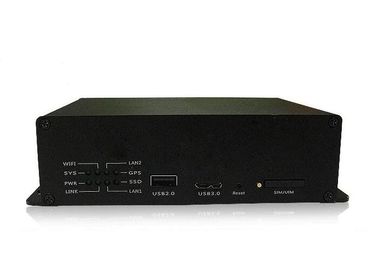

Industrieller 4G drahtloser Zugang, 100Mbps hohe Geschwindigkeit 4G drahtloses DTU
1)Hauptmerkmale
Unterstützung 4G/3G/2G, Mobile, Telekommunikation und China Unicom;
Stützen Sie transparentes Getriebe der bidirektionalen Daten zwischen Anschlüssen TTL, RS485, RS232 und Server;
Stützen Sie verbraucherbestimmtes Ausrichtungspaket und Herzschlag;
Standard-TCP/IP Kommunikationsschnittstelle Sockel im Server;
Stützen Sie intelligente Antitrennung, Stützon-line-Prüfung und Wartung ohne Betriebsunterbrechung, getrennte dann automatische Wahlwiederholung, garantieren, dass die Ausrüstung immer online sein;
Stützen Sie Konfiguration des Domain Name, des IP, der Anschlussnummer, des APN, der seriellen Schnittstelle, des Bauds und anderer Parameter durch serielle Schnittstelle;
Stützen Sie Fernkonfiguration, Fernmikroprogrammaufstellungsverbesserung;
Stützen Sie örtlich festgelegtes IP und Domain Name DNS.
2)Technische Parameter
Art | Parameter | Einheit | ||||||
Minimum | Typischer Wert | Maximum | ||||||
Elektrisches Eigentum (25℃) | ||||||||
Netzspannung | 4,75 | 12 | 36 | V | ||||
Arbeitsstrom | 70 | 150 | 250 | MA | ||||
Spitzenstrom | - | - | 2000 | MA | ||||
Drahtlose Leistung (25℃) | ||||||||
Frequenzbereich | 4G 3G 2G | - | ||||||
Empfindlichkeit | -106dBm | - | ||||||
Max. Emission Power |
|
- | ||||||
Allgemeine Leistung | ||||||||
Schnittstellen-Rate | 1200 | 9600 | 115200 | bps | ||||
Trennebene | RS485, RS232, TTL | |||||||
Betriebstemperatur | -40 | 80 | ℃ | |||||
Maß | 52×35×10 (nicht einschließlich Antenne und Zusätze) | Millimeter |
3)Maß
5)Unter Verwendung der Methode
5.1TCP/IPVerbindung
Wenn LS-DG4 im TCP/IP Anschlussmodus arbeitet, ist Datenaustausch zwischen LS-DG4 und Server völlig transparentes Getriebe, LS-DG4 immer on-line--, der Benutzer zu halten Bedarf, das registrierte Datenfeld und HerzschlagDatenfeld zu definieren, und der Server muss das registrierte Datenfeld und HerzschlagDatenfeld vom BenutzerDatenfeld unterscheiden. Der Server kann LS-DG4 SDN oder Domain Name auch entfernt einstellen.
5.1.1registriertesDatenfeld:
Der registrierte Paketdatentyp ist 0x00, mit einer minimalen Last von 16 Bytes. Benutzer können kundenspezifische Daten frei addieren, werden Daten automatisch dem Signalstärkebyte hinzugefügt und können 70 Bytes höchstens einstellen.
Feldkopf | Adresse | Art | Lade-Länge | Last | Kalibrierung CRC16 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | DATEN | CRC_H | CRC_L | |
Feldkopf: 0x24
Adresse: HEXE, hohes Byte ist in der Front
Art: 0x00: Bericht IMSI (15 Bytes) +CSQ (Bytes 1)
Länge: Teilebezeichnungslänge, hohes Byte ist in der Front;
Last: Dateninhalt: die ersten 15 Bytes sind IMSI (ascll Code) der SIM-Karte, dann ist Bytes 1 Signalstärkewert RSSI (unterzeichnete Zahl) von GPRS, und das letzte man ist verbraucherbestimmte registrierte Paketinformationen.
Kalibrierung CRC16: fahren Sie von Rahmenkopf zu Dateninhalt, Kontrolle CRC-16 ($1021) aller Daten ab;
1) CRCH: Hohes Bit 8 der Kontrollsumme CRC16;
2) CRCL: Hochs und Tiefs-Stückchen der Kontrollsumme CRC16
5.1.2HerzschlagDatenfeld:
Das Herzschlagpaket sendet Einbyte-Daten standardmäßig, und die Daten sind 0x04. Wenn es verbraucherbestimmtes Herzschlagpaket ist, dann sendet man die verbraucherbestimmten Herzschlagpaketdaten, und der Getriebeabstand ist 40 Sekunden.
5.2SMS-Funktionsgebrauch
Wenn LS-DG4 in SMS-Modus arbeitet, kann LS-DG4 jeden möglichen Handy durch SMS verbunden sein. Wenn der Handy jede mögliche Mitteilung zu LS-DG4 schickt, sendet LS-DG4 von der seriellen Schnittstelle den gegenwärtigen SMS-Inhalt (nur Unterstützung bis zu 70 ASCII-Charakteren) aus, wenn die Endgerätrückkehrdaten von der seriellen Schnittstelle (nur ein Maximum von 70 ASCII-Charakteren) LS-DG4 automatisch den Daten auf die Handyzahl antworten, von der sie Textnachrichten letztes Mal empfängt.
Spezielle Kundenbezogenheitsanforderungen für SMS-Funktion wird gestützt
6)Pin-Definitionen
Stifte | Definition | Input/Output | Funktions-Beschreibung |
1 | VCC | Input | Positive Stromversorgung (4.75V-36V) |
2 | Rxd_RS232 | Input | Input der seriellen Schnittstelle des Niveaus RS232 |
3 | Txd_RS232 | Ertrag | Ertrag der seriellen Schnittstelle des Niveaus RS232 |
4 | Boden | Input | Negative Stromversorgung |
5 | SGND | Input | SGND |
6 | A_RS485 | Input, Ertrag | Ein Hafen des Niveaus RS485 |
7 | B_RS485 | Input, Ertrag | B-Hafen des Niveaus RS485 |
8 | I01 | NC | |
9 | I02 | NC |
7)AUF Befehle
Befehls-Beschreibung | Format | Parameter |
Betreten Sie am Befehlsmodus | +++ | Keine (kommen Sie herein und gehen Sie O.K.) zurück |
Stellen Sie IP-/SDNdomain name ein | AT+SDN=1, [ |
Anmerkung: 1 ist auf prioritärstem) |
Domain Name der Löschung IP/SDN | AT+SDN=0,< num=""> |
< num="">: Seriennr. 1~5: Spezifizierte Serie nein. A: Löschen Sie alle |
Stellen Sie ID-Nummer ein | AT+MODIDSET=1, |
|
Gesetzte Parameter der seriellen Schnittstelle | AT+IPR=1 |
0: 1200bps 1: 2400 bps 2: 4800 bps 3: 9600 bps (Nichterfüllung) 4: 19200 bps 5: 38400 bps 6: 57600 bps 7: 115200 bps 8: 8 Datenbits N: keine Parität O: sonderbare Parität E: gerade Parität 1: 1 Bit |
Addieren Sie APN-Konfigurations-Einzelteil | AT+PROFILE=1 |
MCC: Bewegliche Landeskennzahl MNC: Beweglicher Netz-Code |
Konfigurations-Einzelteil der Löschungs-APN | AT+PROFILE=0, |
A: Löschen Sie alle |
Satz addieren Identifikations-Funktion | AT+ADDIDEN=1, |
0: addieren Sie nicht Identifikation, bevor transparente Datenübertragung die Nichterfüllung ist 1: vor der Einstellung der transparenten Datenübertragung fügen Sie Identifikation hinzu |
Stellen Sie registrierte Paketfunktion ein | AT+REGPKT=1, |
|
Stellen Sie Herzschlagpaketformat ein | AT+HBTPKT=1, |
Senden Sie einmal jedes 40s |
Stellen Sie SMS-Arbeitsmodus ein | AT+SMSTMODE=1, |
0: TCP/IP Modus 1: Transparenter Getriebemodus TXTs |
Fragenmikroprogrammaufstellungs-Versionsnummer | AT+FWV=? | Kein |
Neustart DTU | AT+REBOOT | Kein |
Beendigt am Befehlsmodus | AT+QUIT | Kein (wenn serielle Schnittstelle keine Operation ist, dann automatisch beendigt nach 60s) |
