Leistungsabgabe: | 1W | Distanz: | 5KM |
---|---|---|---|
Port: | RS485 | Einschließung: | Aluminium |
Farbe: | Schwarz | Chip: | SX1278 |
Markieren: | LORA-Radioapparat-Modul,lora Zugangsmodul |

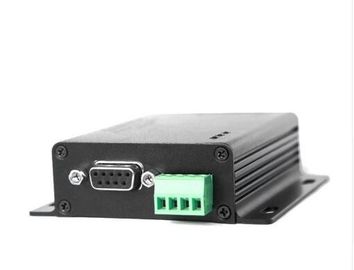

433MHz LoRa SX1278 Transceiver RS485 Rfs DTU drahtloser UHFmodulrf-Übermittler-Empfänger
DTU-Einleitungen
LS-LR-DTU30 ist ein 433MHz, Datenübertragungseinheit des Industriellgrades 1W drahtlose mit hoher Stabilität. Das DTU benutzt SX1278 Hauptchip, LORA-Verbreitungsspektrumgetriebe, Ertrag des Niveaus RS232/485. Das DTU nimmt den leistungsfähigen zyklischen Interleavingfehlerkorrekturkodierungsalgorithmus an, der hohe Kodierungs-Leistungsfähigkeit und gute Fehlerkorrekturfähigkeit hat. Im Falle der plötzlichen Störung kann das DTU die unterbrochenen Datenpakete korrigieren, und die maximale ununterbrochene Fehlerkorrektur ist 64bit, das erheblich des Entstörungsdie fähigkeit DTUS und den Getriebeabstand verbessert, und in Ermangelung des Fehlerkorrekturalgorithmus, kann dieses Fehlerpaket nur weggeworfen werden. Unter Verwendung des LORA-Verbreitungsspektrums stellt Technologie das Modul her, einen längeren Kommunikationsabstand zu haben.
LS-LR-DTU30 hat zwei Arten Betriebsarten und kann geschaltet werden, wenn es benötigt wird. Transparenter Getriebemodus ist Gebrauch für transparentes Getriebe der Daten. Konfigurationsmodus ist Gebrauch für das Ändern der Kommunikationsparameter des DTU.
LS-LR-DTU30 Arbeitsfrequenz ist 410MHz | 441MHz, insgesamt 32 Kanäle, der Abstand jedes Kanals ist 1M.
Elektrischer Parameter:
Nein. | Einzelteil | Parameterdetails | Beschreibung |
1 | Größe | 82 * 62 *25mm | Ohne Antenne |
2 | Gewicht | 133g | Ohne Antenne |
3 | Frequenzband | Nichterfüllung: 433MHz |
410~441MHz Kanal: 32, 433±5MHz (empfohlen) |
4 | Unterkunft | Aluminiumlegierung | Schwarzes |
5 | Verbindungsstück |
RS485: 1*4*3.81mm RS232: DB9 |
Schrauben Standard-DB9, Loch |
6 | Versorgungsspannung | 8 | DC 28V | Anmerkung: die Spannung höher als 28V ist verboten |
7 | Kommunikationsebene | RS232/RS485 | Verfügbar für RS232 und RS485 |
8 | Operationsstrecke | 3000m |
Testbedingung: freier Raum und offenes Gebiet u. 20dBm, Antennengewinn: 5dBi, Höhe: > 2m, Luftwertrate: 2.4kbps |
9 | Sendeleistung | Maximum 30dBm | Über 1W kann bis 20, 17, 14, 10dBm konfiguriert sein |
10 | Empfangen von Empfindlichkeit | -130dBm/2.4kbps | Empfindlichkeit hat nichts, mit Baud und TIMING zu tun |
11 | Luftwertrate | 2.4kbps | Kann bis 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps konfiguriert sein |
12 | Bereitschaftsstrom | 14mA | Modus 3 (Stromversorgung: 12V) |
13 | Übertragender Strom | 126mA/20dBm | >300mA (empfohlen) |
14 | Empfangen des Stroms | 28mA | 12V |
15 | Kommunikationsschnittstelle | RS232/RS485 |
8N1, 8E1, 8O1 Acht Arten UART-Baud, ab 1200 zu 115200 bps (Nichterfüllung: 9600) |
16 | Fahren des Modus | RS232/RS485 | Kann zum Gegentakt-/hohen Zug, Offenabfluß konfiguriert sein |
17 | Übertragende Länge | 512-Byte-Puffer | 58 Bytes pro Paket |
18 | Empfangen von Länge | 512-Byte-Puffer | 58 Bytes pro Paket |
19 | Adresse | 65536 konfigurierbare Adressen | Einfach für Netz, Sendung und örtlich festgelegtes Getriebe |
20 | RSSI-Unterstützung | Eingebaute intelligente Verarbeitung | - |
21 | Antennenart | SMA-K | Außengewindeloch |
22 | Betriebstemperatur | -40 | +85℃ | Industrieller Grad |
23 | Betriebsfeuchtigkeit | 10% | 90% | Relative Luftfeuchtigkeit, keine Kondensation |
24 | Lagertemperatur | -40 | +125℃ |
Industrieller Grad
|
DTU-Werkseinstellung
DTU-Art Zahl |
Arbeitsfrequenz (MHZ) |
Identifikations-Adresse (HEXE) |
Fabrikkanal |
Stückgutfracht (Kbps) |
Rate der seriellen Schnittstelle (Bps) |
Format der seriellen Schnittstelle |
Sendeleistung (mW) |
LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Arbeitsmodi
Das Modul hat zwei Betriebsarten, die durch ZURÜCKSTELLEN-Indikator beobachtet werden können, Details werden gezeigt in der folgenden Tabelle:
Modi (0-1) | STELLEN Sie Anzeigelampe zurück | Moduseinleitung | Anmerkungen |
0 transparenter Sendebetrieb | weg von | Serielle Schnittstelle offen, Radioapparat offen, transparentes Getriebe | Der Empfänger muss in Modus 0 sein |
1 Konfigurationsmodus |
auf | DTU-Parameter können konfiguriert sein | Für weitere Einzelheiten bitte sehen die Arbeitsparameter |
