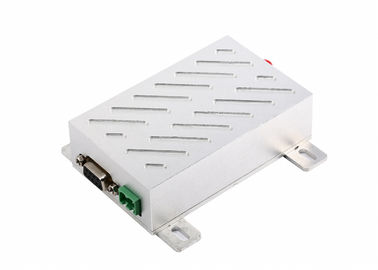

5W drahtlose Radiodrahtlose serienmäßigdatenübertragung 10km des modul-144.390MHz APRS

Grundlegende Informationen
Herkunftsort: China
Markenname: Lensen
Modellnummer: LS-V5000
Min Bestellmenge: 2ST
Preis: Negotiation
Verpackung Informationen: Standard Verpackung
Lieferzeit: 2-6days
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 6000pcs/month
Leistungsabgabe: 5w Frequenz: 150MHz
Distanz: 10km LOS Schnittstelle: RS232/RS485/TTL
Baud: 1200bps/2400bps Anwendung: Marine
Markieren:

drahtloses Radiomodul

,

Serienradiomodem

LS-V5000 senden Modul annimmt doppelte Phaseverschlussschleife, doppelte VCO-Struktur und hohe Stabilität TXCO. Mit moderner Arithmetik Störung-korrigieren Sie System, hat es hohe Stabilität und Zuverlässigkeit. Dieses Modul wird normalerweise für Industriesteuerung, Wasserwirtschaft, Rettung in Meer, Ölfeldmanagement, drahtlose Warnung und so weiter benutzt. Außerdem können wir seine Funktionen und ODM-Produkte für Sie entsprechend Ihrer spezifischen Anwendung verlängern.





Eigenschaften:



Spezifikationen:

Doppelte Phaseverschlussschleife, doppelte VCO-Struktur, hohe Stabilität

Trägerfrequenz: VHF/UHF auswählbar

Luftwertrate: 1200/2400bps jetzt

Schnittstelle: TTL/RS-232/RS-485 auswählbar

Modulation: FSK/MSK

Frequenzstabilität: ±2.5ppm

Kanalabstand: 25KHz

Antennenwiderstand: 50 Ohm

Temperatur: -30~+70C

Größe: 85x58x16mm (ohne Heizkörper)

Getriebeabstand kann 10Km LOS erreichen

Pin nein. Signal-Name Definition Beschreibung Anmerkungen
Energie 1 VCC DC12V±10% Maximaler Getriebestrom: 1.5A
2 Boden Erdung der Stromversorgung

Signalbasis 1 Boden Erdung des Energiesignals
2 A (TXD) Datenempfangen TTL TX/RS232 TX/RS485-A Wählen Sie ein
3 B (RXD) Datenübertragen TTL RX/RS232 RX/RS485-B
4 NC
5 DGND Erdung des Signals
6 Postverwaltung Übertragende Audiosteuerung
7 MIC HEREIN Mikrofoninputsteuerung
8 SPRECHER HERAUS Sprecherertragsteuerung
  9 TEST Fabrikprüfung




Empfangen des Parameters:

Empfangen von Empfindlichkeit: ≤-119dBm (mehr als 12dB SINAD)

Nebenkanalselektivität: ≥65dB

Intermodulationsablehnung: ≥65dB

Unordnungs- und Bildablehnung: ≥70dB





Transmiting-Parameter:

Rf-Energie: 5W

Frequenzabweichung: ≥ 5.0kHz

Nebenkanalenergie: ≥70dB

Übertragender Strom: ≤1.5A





Anwendung von LS-V5000:

APRS, SCADA

Drahtlose Warnung und Sicherheitssysteme;

Drahtloses Sprachübertragungssystem, drahtlose Pagers

drahtlose Überwachung und prozesskontrolliert;

Drahtlose Datenübertragung, automatisches Datenerfassungssystem;

Drahtloses Konferenzwahlsystem;

Drahtlose Position, drahtloser intelligenter Anschluss PDAs;

Elektronischer Busbahnhof und intelligenter Verkehr;

Drahtloser elektronischer Bildschirm, LED-Anzeige

RS232/RS485 zum Radioapparat;



Wie man das Radiomodul der Daten LS-V5000 benutzt

LS-V5000 stellt RS-232, RS-485 oder TTL-Niveauschnittstelle für Direktanschluss mit PC, Geräte RS485, Mikroregler und andere UART-Ausrüstung zur Verfügung.





Stromversorgung

LS-V5000 arbeitet in Versorgungsspannung 12V DC. Indem sie bessere Welligkeit, können Transceivers verwenden LS-V5000, Stromversorgung mit anderen Ausrüstungen auch teilen. Wenn möglich, ist ein Spannung-stabilisierender Chip mit Spannung 12V da die einzige Stromversorgung als Schalterstromversorgung empfohlen. Aber wenn nur verfügbare Schalterstromversorgung, der Stau die durch Schalterimpuls für den Transceiver vermieden wird. Darüber hinaus muss die zuverlässige Erdung verwendet werden, wenn es andere Geräte in diesem System gibt. Im Falle des Nicht könnens an den Boden anschließen, kann sie, seine eigene Erdung bilden aber muss von der städtischen elektrischen Versorgung absolut getrennt werden.







Pin-Definition

Pin nein. Signal-Name Definition Beschreibung Anmerkungen
Energie 1 Boden

Erdung der Stromversorgung




2 VCC DC12V±10% Maximaler Getriebestrom: 1.5A

Signalbasis 1 RxD (TTL) Datenempfangen von TTL
2 A (TXD) Datenempfangen RS232 TX/RS485-A Wählen Sie ein
3 B (RXD) Datenübertragen RS232 RX/RS485-B
4

TxD

(TTL)

Daten-Übertragen von TTL
5 DGND Erdung des Signals
6 Postverwaltung Übertragende Audiosteuerung
7 MIC HEREIN Mikrofoninputsteuerung
8 SPRECHER HERAUS Sprecherertragsteuerung
  9 TEST Fabrikprüfung
