Leistungsabgabe: | 1W | Distanz: | 2KM |
---|---|---|---|
Input: | kein Relais | Ausgang: | 1 Relais |
Markieren: | Modul Digital I O,modbus rtu Modul |
drahtloses Steuerfernpumpe der Pumpen-1W AUF WEG VON Steuerung eingebetteter drahtloser Lösung 2km
Hardware benötigt:
1. Stromversorgung DC-12V
2. Niveauschalter (mit Hoch und niedrigem Stand)
3. LS-RDI00 (mit Antenne)
4. LS-RDO01 (mit Antenne)
5. Pumpe
6. Halbleiterrelais
Parameter:
Parameter | |
Leistungsabgabe: | 600mW |
Drahtlose Technologie: | Lora |
Stromversorgung: | 9V-30V (wählen Sie DC DC normalerweise 24V oder 12V) |
Steuerabstand: | 5km LOS |
Baud: | 2400bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt- und Punkt zu Mehrpunkt |
Protokoll: | Protokoll Modbus RTU |
Hafen-Beschreibung | |
Input: | 2 aktiver Input (passives fertigen) besonders an, lokalisiert |
Ertrag: |
2 passive Relaisausgaben, lokalisiert Maximallast AC250V/5A, DC30V/5A des Kontaktes (Wirkleistungsabgaben 0-5V fertigen) besonders an |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie Strom: | <350ma> |
Empfangen des Stroms: | <20ma> |
Allgemein | |
Frequenz: | 915MHz |
Lenken Sie kein: | 16 Kanäle, können über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 115×90×40 (Millimeter) |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |

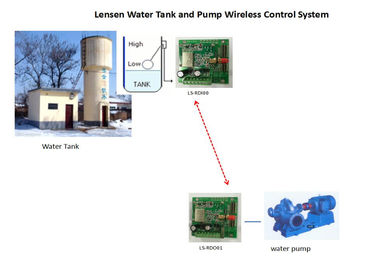

Systemdiagramm
Behälterseitenhohe stufe oder niedriger Stand, Pumpen-Seitenan/aus
Wenn der niedrige Wasserspiegel, AN pumpen. Wenn Wasserspiegel hoch, Pumpe WEG
Wie man Behälterseite anschließt---LS-RDI00
Wie man Pumpenseite anschließt---RDO01

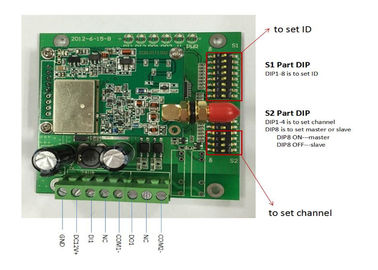

Über LS-RDIO Prüfer
2 Prüfer sollten mit der gleichen Identifikation einstellen
2 Prüfer sollten am gleichen Kanal einstellen
1 Prüfer stellt so Meister, Sätze mit 1 Prüfern wie Salbe ein
Wenn Sie verschiedene Sätze im gleichen Bereich benutzen, verwenden Sie bitte unterschiedliche Identifikation und lenken Sie für verschiedene Sätze.
Verwendungsgebiet:
Drahtlose Pumpenkontrollen
Automatisieren Sie Ihr Behälterniveau ohne laufenden Draht zwischen der wohlen Pumpe und dem Behälter. Drahtlose Pumpenkontrollen retten Sie Zeit und Geld.
Drahtlose Behälterniveauüberwachung
einfache drahtlose Überwachung Ihres Behälterniveaus von einer Außenstelle und empfangen kritische Statusaktualisierungen.
Drahtlose Ventilaktivierung
Öffnen Sie oder schließen Sie elektronische drahtlose Ventile, Magnetventile.
Intelligente Landwirtschaft
Schwenken Sie Bewässerung, Bodendruck und Temperaturüberwachung
Notmitteilung
Empfangen Sie kritische Statusaktualisierungen durch E-Mail, Telefon, Handy oder PDA, wenn Ausrüstung ausfällt
Förderer-Steuerung
Steuern Sie einen Förderermotor entfernt
Fernsteuerungsrelais
Benutzen Sie Trockenkontaktinput, um ein Fernrelais zu steuern.
Problem-Mitteilung
Sparen Sie Zeit in den großen Anlagen, indem Sie ein obenliegendes Mitteilungslicht aktivieren, wenn ein Problem auftritt und die Aufsichtskraft genau informieren, wohin man geht.
Staubbekämpfung
Benutzen Sie drahtloses Input-/Outputmodul, um Ihren Staub laufen zu lassen
Datenerfassung
Drahtlos erwerben Sie und zeichnen Sie verschiedene Daten von einer Außenstelle unter Verwendung unseres analogen Input-/Outputmoduls auf
Ablagesteuerung
Beginnen Sie und stoppen Sie Ihren Stapler/reclaimir. Schließen Sie PLC in Zentrale mit Stapler und Rücklader an.
Nähe-Entdeckung
Bringen Sie einen Übermittler mit justierbarer Strecke an der schweren Ausrüstung an, bringen Sie einen Empfänger in einen „blinden Fleck,“ an und gründen Sie dann den Empfänger, um eine Warnung zu klingen oder ein Licht einzuschalten, wann immer die Ausrüstung im Bereich funktioniert.
Chemische waagerecht ausgerichtete Überwachung
Überwachen Sie Wasserchlorierung oder andere Chemikalien entfernt.
Verkehrszeichen
Vermeiden Sie neuen Draht legen zu müssen, indem Sie drahtlose Übermittler und Empfänger verwenden, um Verkehrsschilder wie „Bahnübergang zu steuern voran“ wenn ein Zug anwesend ist.
Getreideheber
Unsere drahtlosen Übermittler und Empfänger können benutzt werden, um Getreideheberzustände zu überwachen oder verschiedene Funktionen zu steuern. Zu Daten RS485 sammeln. Zu Temperatur und Feuchtigkeit im Korn überwachen.
Fracht-Laden
Digital Input-/Outputmodul zur Kransteuerung und analoges Input-/Outputmodul, zum der Lastsinformationen zu einem anderen Standort drahtlos zu schicken.
