Leistungsabgabe: | 100mW | Distanz: | 500m |
---|---|---|---|
Frequenz: | 433MHZ | Einschließung: | Kunststoff |
Markieren: | drahtlose Datenübertragung,Rf-Datentransceiver |
Daten-Modul-RS485 drahtlose drahtlose Übertragung RS485 des Rf-100mW Daten-des Modul-433MHz
Einleitung:

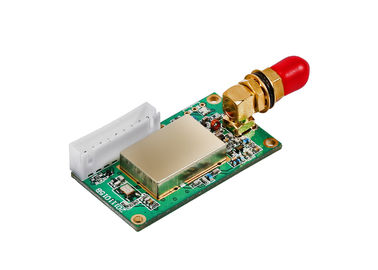

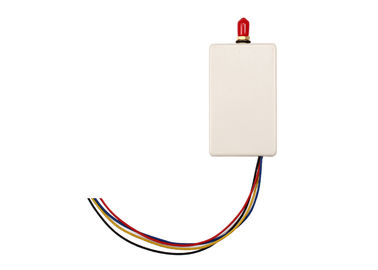

LS-U100S-RS485 ist ein Datenmodul UHFbandes 100mW. Mit elegantem Plastikgehäuse ist es bequem für Sie, an Geräte RS485 anzuschließen. Einfach zu installieren, brauchte kein Programm, keine Kommunikationsgebühr.
Parameter:
LEISTUNG | |
Leistungsabgabe: | 100mW |
Rf-Blickfeld-Strecke: | 1000m@1200bps; 600m@9600bps |
Rf-gültiger Preis: | 1200/2400/4800/9600/19200bps |
Raum-Kanal: | 1MHz (Nichterfüllung), (Kundenbezogenheit 12.5/25KHz) |
Bandbreite: | <25khz> |
Empfänger-Empfindlichkeit: | -120dBm@1200bps, -115dbm (9600bps) |
Datenformat: | 8N1, 8E1, 8O1 (fertigen Sie) besonders an |
KOMPATIBILITÄT | |
LS-UN10, LS-U100, LS-U1000, Reihe LS-UN5000 | |
ENERGIE | |
Versorgungs-Spannung: | DC 5V |
Übertragen Sie Strom: | <40ma> |
Empfangen Sie Strom: | <20ma> |
Schlafstrom: | <20ua> |
ALLGEMEIN | |
Kommunikations-Modus: | Halbduplex |
Frequenz-Band: | 400MHz oder 450MHz, 470MHz |
Frequenzmodulation | FSK/GFSK |
Kanal: | 8 (Nichterfüllung), 16/32/64 (optional) |
Schnittstelle: | TTL, RS232, RS485 (wählen Sie ein) |
PHYSIKALISCHE EIGENSCHAFTEN | |
Größe: | 47mm×26mm×10mm (ausschließlich der Antennenbasis und des Datenstiftes) |
Gewicht: | 20g |

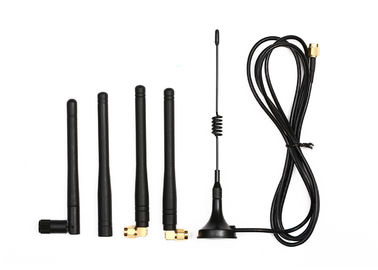

Antennen-Basis: | 50Ω, SMA |
Betriebstemperatur: | Industriell: - 40℃~+85℃ (TCXO) |
Frequenz-Stabilität: | ±2.5ppm industriell |
Anwendung:
Anstehende Maschinenradioapparatsteuerung
Zeichen LED-Anzeige LED
Produktionsautomatisierung
Griffsgerät
Bewässerungssystem
RS485 zum Radioapparat
Robotiksteuerung
Hausautomation

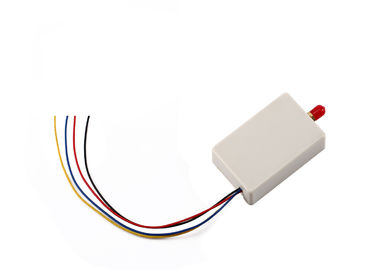

Pin-Definition:
Rotes Kabel---VCC 5V (Stromversorgung DC)
Schwarzes Kabel----Boden (Erdung der Stromversorgung)
Blaues Kabel----485 A
Gelbes Kabel---485 B
