Input: | digitaler Input 16 | Ausgang: | Relaisausgabe 16 |
---|---|---|---|
Leistungsabgabe: | 1W | Distanz: | 2KM |
Anwendung: | Plc-Radioapparatsteuerung | Frequenz: | 433MHZ |
Markieren: | Modul Digital I O,Pumpe auf weg von Steuerung |

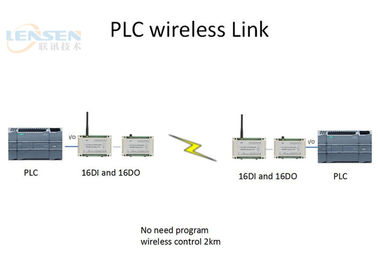

Modul PLC 16DI 16DO Radioapparat-I O drahtloser Radioapparat Prüfer-2km AUF WEG VON Steuerung
Einleitung
16DI 16DO schließt drahtloses Input-/Outputmodul einen Expander LS-RDIO0808+LS-RDIO8 mit ein. Sie haben 2 Teile aber Anteil nur ein Rfmodul/-antenne
LS-RDIO0808 Modbus RTU ist ein Modul Input-/Output1w, 8 lokalisierte digitalen Input, 8 lokalisierte Relaisausgaben, 1 RS485 (drahtloses RS485 fertigt besonders an). Drahtlose Steuerung 2km-3km. Gebrauch zur Pumpensteuerung, zur Wasserspiegelüberwachung und zum Motor, Ventil, helle drahtlose Ein-Aussteuerung.
Transparentes Input-/Outputsystem, keine Programmierung erfordert
Internet, keine Drittparteizelle, keine Monatsgebühren nicht benötigen
Sie haben volle Kontrolle über Ihrer eigenen Fördermaschine
Realzeitstatusfeedback von der Remote-Site
Schnelle Installation und einfache Einrichtung
Parameter:
Input: 8 lokalisierten digitalen aktiven Input (passiver Input fertigt) besonders an
Ertrag: 8 lokalisierte passive Kontaktertrag des Relais, Kontaktlast 5A@220V-Wechselstrom, 5A@30V-DC. (Wirkleistungsabgabe fertigen) besonders an
Protokoll: Modbus RTU
Zusammengestellt mit einem drahtlosen Datenmodul, dessen übertragender Abstand ungefähr 2km-3km ist; die Arbeitsfrequenz 433MHz (400-470MHz); Rf-Energie: 1W; Empfangen von Empfindlichkeit: -123dBm
Empfangen des Stroms: <50ma>
Stromversorgung: DC 9V-36V
Maß: 145mm*90mm*40mm
Parameter | |
Leistungsabgabe: | 1W |
Stromversorgung: | 9V-30V (wählen Sie DC DC 24V oder 12V) |
Steuerabstand: | 3km oder (1km Version) |
Baud: | 1200bps |
Empfangen von Empfindlichkeit: | -123dBm@1200bps, -118dbm (9600bps) |
Vernetzung | |
Vernetzung: | Punkt-zu-Punkt- und Punkt zu Mehrpunkt |
Hafen-Beschreibung | |
Input: | digitaler Input 8 |
Ertrag: | 8 Relaisausgabe, Kontakt AC250V/5A, DC30V/5A |
DFV-Anschluss | RS485 (drahtlose RS485 fertigen) besonders an |
Gegenwärtig | |
Übertragen Sie Strom: | <600ma> |
Empfangen des Stroms: | <50ma> |
Allgemein | |
Frequenz: | 433MHz-, 400, 450.470 oder anderesband |
Lenken Sie kein: | 8channels, kann über Dip-Schalter ändern |
Physikalische Eigenschaften | |
Maß: | 145×88×40mm |
Gewicht: | 550g |
Antennen-Verbindungsstück: | SMA, Fahrzeugantenne mit 1.5m Kabel |
Temperatur: | -35℃~+75℃ (industriell) |
Befestigungsart: | Standard 3,5-Zoll-industrielle Innungsschiene |
Anwendung:
Beleuchtungs-Kontrollsysteme
Drahtloses Pumpen-Steuer-
Drahtloses Ventil-Betätigung
Förderer-Steuerung
Korn-Bohrer
Triebwerkbedienanlage
Behälter-waagerecht ausgerichtete Überwachung
Plc-Aktivierung
SCADA
Vorteil der drahtlosen Lösung
Keine zu begraben oder instandzuhalten Drähte, keine BedarfsBohrlöcher auf Wand
Zuverlässige Kommunikation in aller Richtung, irgendein Gelände, unabhängig davon Hügel, Wände, Bäume
Kosteneinsparung in der Installation und in der Wartung
Radio basiert, kein Bedarfsinternet und Monatsgebühr, voller Besitz des Systems
Drahtlose RTU-Eigenschaften
- Tragbares Gerät, Hutschienemontage für einfache Installation
- Lokalisierter Input
- LED für Stromversorgung, Kommunikation, Input, Ertragstatus
- Flexible Vernetzung, Punkt-zu-Punkt oder Punkt zu den multipoints
- BAD, zum von verschiedenen Modi zu ändern
- Verschiedene Arten von Input/Output, DI, TUN, AI, AO sind verfügbar
- Input/Output dehnbar
- Zeit der kurzen Verzögerung
- Stützen Sie Input-/Outputreduzierung, Feldinput, Fernausgabe
- Einfache Übergebung RS485 im Netz, Protokoll Unterstützungs-Modbus RTU
- Stützon-line-Verbesserung. Kann durch Kunden im Einstellungsmodus konfigurieren
