Frequenz: | 433MHZ | Leistungsabgabe: | 1W |
---|---|---|---|
Schnittstelle: | RS485 | Anwendung: | Kommunikation des Radioapparates RS485 |
Distanz: | 2KM | Einschließung: | Kunststoff |
Markieren: | drahtloses Datenmodul,Rf-Datentransceiver |
RS485 Datenübertragungs-Modul 433MHz Rf-Daten-Transceiver 2km PLC-Radioapparat-Prüfer
Allgemeine Einleitung

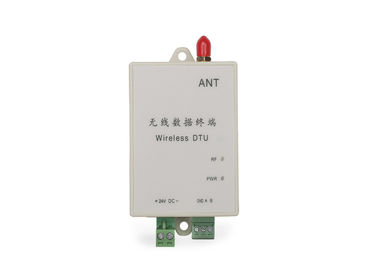

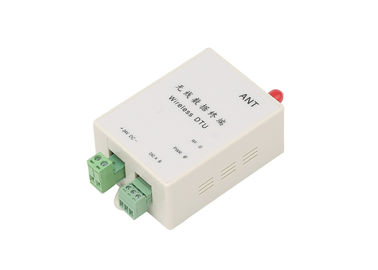

LS-R314 drahtloses DTU, Getriebeabstand erreicht 3km LOS, mit kleiner, Plastikeinschließung, hohe Zuverlässigkeit, ist es für drahtlose Kommunikation zwischen PLC und PC/HMI weit verbreitet.
LS-R314 stützt drahtlose Kommunikation zwischen Siemens-Reihe S7-200, S7-300 PLC, Schneider PLC, Mitsubishi PLC, ABB PLC etc. Es stützt Modbus-Protokoll, einschließlich Protokoll Modbus ASCII und Modbus RTU, PPI-Protokoll. LS-R314 DTU kann an Wandler, an HMI oder an andere Geräte RS485 auch anschließen. Es stützt Punkt-zu-Punkt, Punkt zur drahtlosen Datenübertragung der Multipunkte.
Drahtlose Lösung lässt den Vorteil von Benutzer von den Drahtseilen auf dem gefährlichen Gebiet halten, einfach zu gründen, kein BedarfsDrahtseil, verkürzt Projekte Zeit und Instandhaltungskosten. Es ist eine zuverlässige und wettbewerbsfähige Lösung.
Einsatzbereich
* PLC/HMI für drahtlose Datenübertragung sammeln
* Druck, Strömungsgeschwindigkeit, Datenerfassungen der Temperatur usw., drahtlose Übertragung und Steuerung auf Frischwasser und dem AbwasserWasserbehandlungsgebiet
* Windgeschwindigkeit, Niederschlag, Datenerfassung der Feuchtigkeit usw., drahtlose Übertragung und Steuerung an ob Überwachungsstation
* Temperatur, Feuchtigkeit, Konzentrationen der Datenerfassung des CO2 usw., drahtlose Übertragung und Steuerung im Landwirtschaftsgewächshaus
* drahtlose Überwachung und Kontrolle AGV
Technische Spezifikation
Frequenz | 433MHz oder 450MHz, 470MHz |
Leistungsabgabe | 1W (3000m LOS) |
Protokollunterstützung | Standard-Modbus oder PPI |
Stromversorgung | DCs 9-36V Gebrauch 24V normalerweise DC DC oder 12V |
Schnittstelle | RS-485 |
Kanal nein. | Nichterfüllung mit 16 Kanälen |
Temperatur | -35℃~+75℃ (industriell) |
Maß | 80×60×30 (Millimeter) schließen Antenne aus |
Anwendungsbeispiele
LS-R314 DTU Vernetzung
Für Punkt zur Muftipunktkommunikation
Wenn Ihre Geräte nicht Identifikation haben, wenn ein Modul überträgt, können alle andere die Daten empfangen. Zum Beispiel gibt es A, B, C, Module D 4.
Wenn A Daten senden, können die Module B, C und D alle empfangen.
Wenn B Daten senden, können die Module A, C und D alle empfangen.
Wenn C Daten senden, alle können Module A, B und D die Daten empfangen.
Wenn D Daten senden, alle können Module A, B und C die Daten empfangen.
Wenn Sie nur hoffen, das spezifische Modul kann Daten empfangen. Wir nehmen Aufrufverfahren an. Bitte eingestellte Identifikation für Ihre Geräte. Meister erkundigt sich Sklavenzeit bis zum Zeit, nur der Sklave mit spezifischer Identifikation Ihre Daten empfangen kann.
3) Wenn Ihr Gerät Identifikation wirklich nicht einstellen kann. Wir können Identifikation für Module einstellen.
Wenn Sie serielle Schnittstelle programmieren, merken Sie sie bitte ist Halbduplex und es gibt Verzögerung der drahtlosen Übertragung.
LS-R314 DTU Mitteilung in der wirklichen Anwendung
LS-R314 DTU drahtlose Verzögerungszeit.
Drahtlose Produkte haben eine Verzögerungszeit. Unterschiedliches Rf-Baud verursacht unterschiedliche Verzögerungszeit. Verweisen Sie bitte die spezifische Verzögerungszeit unten:
Rf datieren Rate (bps) |
Verzögerung Ts (Frau) |
Rf-Datums-Rate (bps) |
Verzögerung Ts (Frau) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
LS-R314 DTU Fehlerkorrekturmethode
Um Ihr stabiles und zuverlässiges System zu versprechen, schlagen wir vor dass Sie Kontrolle oder zyklische Blockprüfung addieren um Daten erneut zu übertragen wenn es Fehler gibt.
LS-R314 DTUS Getriebemethode für großes Datenpaket
In der Theorie kann LS-R314 nicht Grenzdatenpaket übertragen, aber wir schlagen Sie nicht vor, um zu großes Datenpaket zu übertragen. Wir schlagen jedes Paket weniger als 120B, besseres 60-100B vor. Auch wir schlagen Ihren Programmgebrauch ARQ vor, das Paket mit Fehler zurückzusenden.
Zum Beispiel nehmen wir an, dass die wirkliche Kommunikation BRUSTBEERE 10-4 und Nutzerbedarfe ist, eine Datei 1KB (10000bit) zu senden, wenn Sie über 1 Paket, in der Theorie, dort sind Fehler 1bit in jeder empfangenden Zeit übertragen, also diese Datei 1KB nicht richtig ständig übertragen kann.
Wenn Sie dich teilen können, wäre möglicherweise das 1KB archiviert in Paket 10, jedes Paket übertragen 100B, in der Theorie, dort Fehler, nachdem Sie 10 Pakete senden. Modul sendet dieses Paket über ARQ zurück. Obwohl, wir 1 senden, verringert weiteres Paket und die ganze Leistungsfähigkeit, aber dieses kann versprechen, dass alle Daten richtig empfangen werden können.
